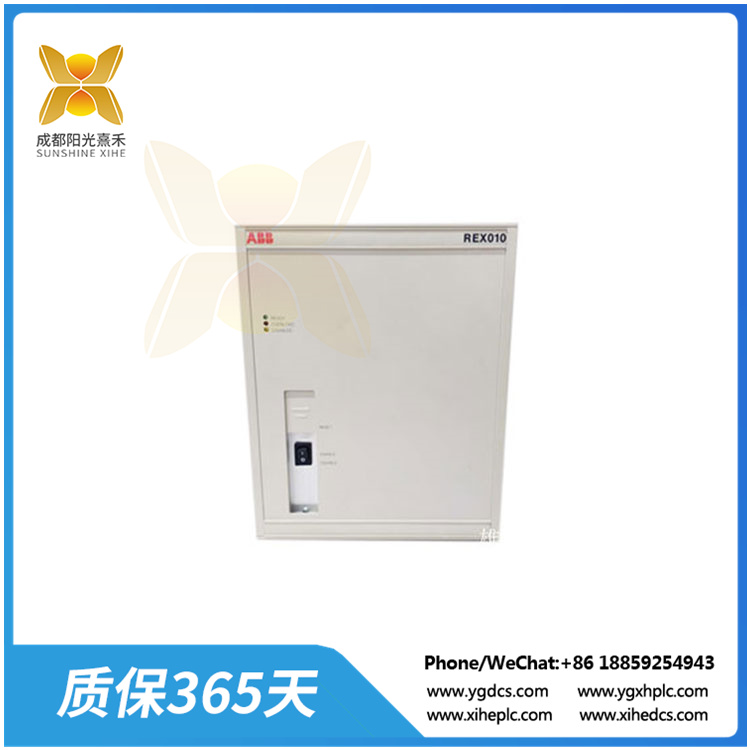

REX010 100%定子和转子接地保护的附加单元

描述

REX010 100%定子和转子接地保护的附加单元

Hauptmerkmale
•紧凑的设计
•适用于REG216/REG316*4
•保护整个定子绕组，包括星点
•连续监测注射电压和主要接地路径
•适用于保护区的2个地面
•对注射信号的振幅和频率进行持续的自我监测
•直接从36 – 312v直流电池供电
•发电机常见的接地和励磁模式的可定制耦合和测量
•持续监测绝缘状态和计算接地电阻
•该方法基于已知的位移原理，通过注入低频信号。
•非常适合安装在现有设备上
•Störungsunempfindlich

应用
在机组运行中保护发电机在额定绕组和机组变压器的欠压侧。使用REG216或REG 316*4实现100%定子或/和转子接地保护，需要注射单元REX010和注射转换器块REX011。该单位可用于所有常见类型的发电机星点和激发态。在机器的所有操作条件下，在停机和上下机器时，保护是有效的。

REX010 100%定子和转子接地保护的附加单元

Hauptmerkmale
• Kompaktes Design
• Anwendbar mit REG216/REG316*4
• Schutz der ganzen Statorwicklung inklusive Sternpunkt
• Dauernde Überwachung der Injektionsspannung and des primären Erdungspfades
• Geeignet für 2 Erdungen in der Schutzzone
• Dauernde Selbstüberwachung des Injektionssignals auf Amplitude and Frequenz
• DC-Speisung direkt ab Batterie von 36 bis312 V DC
• Anpassbare Ankopplung and Messung analle gebräuchlichen Erdungs- and Erregungsarten des Generators
• Ständige Überwachung des Isolationszustandes and Berechnung des Erdfehlerwiderstandes
• Methode beruht auf dem bekannten Verlagerungsprinzip durch Injektion eines niederfrequenten Signals
• Sehr gut geeignet zum nachträglichen Einbau in bestehende Anlagen
• Störungsunempfindlich

Anwendung
Schutz von Generatoren im Blockbetrieb beiErdschlüssen in der Ständerwicklung und aufder Unterspannungsseite des Blocktransformators. Für die Realisierung eines 100%-Stator- oder/und -Rotorerdschlussschutzesmit REG216 oder REG 316*4 wird die Injektionseinheit REX010 and der Injektionswandlerblock REX011 benötigt. Die Einheitkann für alle gebräuchlichen Arten vonGeneratorsternpunkterdung and Erregungenverwendet werden. Der Schutz ist bei allenBetriebszuständen der Maschine wirksam,bei Stillstand sowie bei Hoch- and Abfahrender Maschine.
