网络处理器 | 电厂化工 DCS 环网核心备件
产品核心摘要
- 型号：ABB INNPM22
- 品牌：ABB（瑞士 – 瑞典）
- 系列：Symphony Plus（S+）分布式控制系统
- 核心功能：环网网络处理主模块，统筹控制网数据转发与节点管理
- 成色：全新原装，非翻新
- 产品类型：网络处理模块（Network Processor Module）
- 关键规格：双冗余环网接口 | 24 VDC 背板供电 | 支持过程数据高速转发
⚠️ 存量电厂、化工 DCS 主力在用备件，原厂供货周期较长
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 产品型号 | INNPM22 |
| 适配系统 | ABB Symphony Plus DCS 机架 |
| 网络架构 | 双冗余 Controlway 环网 |
| 数据传输速率 | 10 Mbps 过程控制总线 |
| 供电输入 | 24 V DC 背板取电 |
| 模块功耗 | ≤12 W |
| 工作环境温度 | 0 ℃ ~ +60 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 电气隔离 | 网络回路与背板 500 V 隔离 |
| 面板指示 | RUN、FAIL、环网状态、通讯链路 LED |
| 硬件特性 | 支持热插拔、双链路自动切换 |
| 防护等级 | IP20，仅控制柜内安装 |
| 执行标准 | IEC 61131-3、ISA-95、工业 EMC 标准 |
| 管理能力 | 单模块管理整套机架 I/O 节点通讯 |
产品深度介绍
模块作为 Controlway 冗余环网的核心转发单元，统一采集机架内所有 I/O 卡件数据，完成信号打包、校验后上传至操作员站；同时下发上位机控制指令至现场输出模块。双环网链路具备故障自动切换能力，单条链路断线不会中断整套系统控制。自带独立数据处理芯片，数据转发不占用控制器运算资源，自带硬件故障自检回路，可快速定位环网断线、卡件通讯丢失等问题，热插拔更换无需整套系统停机。

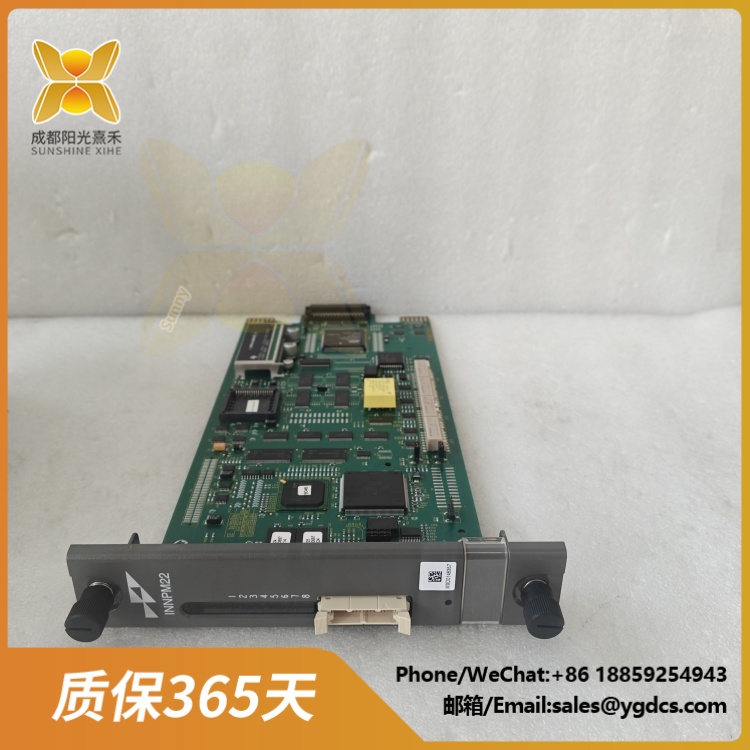

ABB INNPM22
应用场景与行业案例
工程痛点
典型应用场景
- 火力发电厂锅炉 DCS 系统
锅炉炉膛、汽包、给水系统整套 I/O 机架核心网络处理，冗余环网保障燃烧控制不中断。
- 化工炼化装置集散控制
精馏、加氢装置温度压力流量信号统一上传，规避网络单点故障引发物料失控。
- 垃圾焚烧电站主控系统
炉膛燃烧、烟气脱硝配套 Symphony Plus 机架，粉尘高温环境稳定运行。
- 大型水处理厂中控系统
生化池、深度处理成套仪表数据汇总，远程上位监控数据稳定传输。
- 生物质发电厂区控制网络
锅炉辅机、上料系统 I/O 节点集中通讯管理，适配温差波动大的厂房环境。
真实案例
原厂备件调货需 7 周，现场随时存在停炉风险。我方现货模块当日发出，48 小时送达现场，工程师热插拔更换后导入原有网络配置，3 分钟恢复全部测点通讯。
机组未发生非计划停机，事后电厂采购两块 INNPM22 纳入备件库长期储备。
兼容性与替代清单
- ABB INNPM22 → INNPM22：直接替换，插槽、环网接口、固件协议完全通用
- ABB INNPM12 → INNPM22：需适配，硬件通道容量、固件版本存在差异，需重新下载网络组态
- ABB INICT01 以太网接口模块 → INNPM22：不兼容，总线协议不同，无法接入 Controlway 环网
- 第三方通用通讯处理卡 → INNPM22：不兼容，不支持 Symphony 私有环网协议，不能原位安装
SOP 质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂独立纸盒、机身激光序列号、出厂批次标签
- 防伪识别：ABB 物料编码核验，无打磨、重贴标签、维修焊接痕迹
- 外观检查：PCB 无腐蚀、金手指无磨损、环网接口无变形、卡扣完好
- 附件核对：插槽防尘堵头、原厂硬件手册齐全
2. 上机功能测试
- 背板 24 VDC 上电自检，核对全部状态指示灯逻辑
- 搭建双冗余 Controlway 环网，接入模拟 AI/DI 卡件连续 24 小时数据收发测试
- 模拟单环网断线故障，验证链路无扰动自动切换功能
- 全程录制测试视频，出具纸质检测报告存档
3. 电气参数测试
- 500V 摇表绝缘测试，网络回路对地绝缘＞10 MΩ
- 满载持续运行记录温升，模块最高温升＜7 ℃
- 背板供电回路导通复测，无接触不良隐患
4. 固件与配置验证
- 读取出厂标准固件版本并记录存档
- 环网终端电阻、拨码开关位置拍照留存，方便现场对照
5. 最终质检与包装
技术避坑指南
1. 新旧模块固件版本不兼容
避坑：更换前读取原有模块固件版本，采购时匹配对应固件区间，版本不符可现场刷新适配固件。
案例：某化工项目直接上新模块，整套环网瘫痪，耗时 4 小时降级固件恢复通讯。
2. 双环网终端电阻配置错误
避坑：每条 Controlway 环网仅首尾节点开启 120Ω 终端电阻，INNPM22 双链路独立设置，不可同步打开。
3. 拆装无防静电操作损坏网络芯片
避坑：全程佩戴防静电手环，工作台铺设防静电垫，操作前释放人体静电。
实例：电厂运维人员未做防护拆装，模块通讯通道永久损坏，等待原厂备件停机一周。
4. 环网线缆屏蔽层两端接地
避坑：屏蔽层仅控制柜单端接地，远端仪表侧屏蔽悬空。
5. 更换后未同步更新网络组态
避坑：更换完成后重新下装整套网络组态，人为断开一条链路测试自动切换功能。
